| 类型：工具磨床 | 品牌：泰冈 | 控制形式：数控 |
| 产品类型：全新 | 是否库存：是 | 型号：TG-150F |
| 售后服务：质保一年 | 重量：1500kg | 主电机功率：3kw |
| 外形尺寸：1700X1550X1750mm | 加工精度：高精度 | 砂轮转速：2000rpm |
| 最大磨削尺寸：200mm | 适用范围：专用 | 适用行业：凸轮减速器减速机五金凸轮外圆工件 |
| 布局形式：立式 | 安装形式：落地式 | 作用对象：工具 |
| 加工工件表面粗糙度小于：Ra0.8 | 加工工件圆度误差小于：0.0015 mm | 加工凸轮直径范围：φ15~200mm |

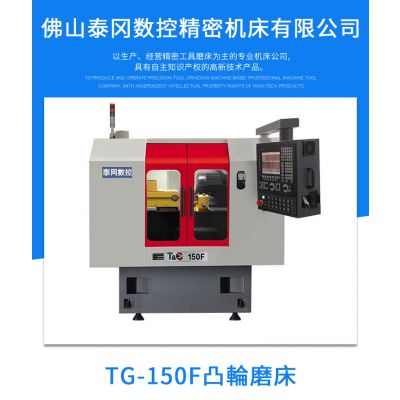

TG-150F凸轮磨床
机床性能及结构
TG-150F三轴数控凸轮磨床，采用了西斑牙FAGOR8055CNC控制系统及伺服电机，进给轴直线电机控制、免除丝杆磨损带来精度保持寿命短的困扰，光栅尺气密封，工件头架采用NSK精密主轴轴承，闭环控制，同时头架部位设置迷宫密封装置；砂轮磨头采用多楔带传动、运动平稳，机床操作采用变量编程，磨削凸轮直径范围φ10~φ200mm，厚度范围3~25毫米。可对有挡边的凸轮轴向尺寸***控制，机床还配置了砂轮在线修整装置；同时机床有自动冷却装置；摆动式按钮站及手持式电子手轮。
主要技术参数
砂轮架左右行程 (Y轴) | 400mm |
砂轮架前后行程 (X轴) | 200mm |
两间距离 | 350 mm |
工件加工长度 | 300 mm |
砂轮尺寸 | 500×127×30mm |
工件头架转速(C轴、无极调速) | 10~350 rp m |
加工凸轮直径范围 | φ10~φ200mm |
X、Y轴分辨率 | 0.001 mm |
C轴分辨率 | 0.001° |
加工凸轮尺寸精度小于 | ±0.005 mm |
加工凸轮轮廓精度小于 | 0.005 mm |
加工工件圆度误差小于 | 0.0015 mm |
加工工件表面粗糙度小于 | Ra0.8 |
加工凸轮直径范围 | φ15~200mm |
加工凸轮厚度范围 | 3~25mm |
砂轮主轴转速 | 2000rpm |
砂轮主轴功率 | 3KW |
砂轮尺寸 | φ350Xφ127X30 |
工件头架转速（A轴） | 2000rpm |
工件头架锥孔直径 | 莫氏3# |
尾架锥孔 | 莫氏2# |
尾架套筒移动量 | 14mm |
砂轮架左右行程（X轴） | 230mm |
砂轮架左右行程（Y轴） | 150mm |
A轴分辩率 | 0.001 ? |
X Y轴分辩率 | 0.001mm |
机床总功率 | 5KW |
数控系统 | FAGOR8055 |
机床外形尺寸 | 1700X1550X1750mm |
机床重量 | 1.5T |
2.机床规格参数
佛山泰冈数控精密机床有限公司是以生产、经营精密工具磨床为主的专业机床公司。公司集研发、生产、销售于一体，精心制造适合市场需求的、具有自主知识产权的高新技术产品。
公司拥有以教授、***工程师、机床刀具专家、软件专家等***人才组成的研发队伍；并拥有国家二一五重点院校提供源源不断的技术及人才支持。与***数控工具磨床软件公司建立了长期合作关系；确保了公司具备能较快地、不断研发新产品，并使产品持续保持***水平的能力。
泰冈公司愿与各界朋友真诚合作，共创前程！
品牌使用***——梧州三禾添佰利
发展目标
● 成为国内五轴联动精密工具磨床的***者
● 成为亚洲五轴联动工具磨床的制造商
● 成为欧美五轴联动工具磨床的积极参与者
机床用途和适用范围
本数控凸轮磨床，采用变量编程，通过数控程序自动刃磨外径φ15～Φ200mm，厚度范围为3～25mm的凸轮。本机床可以大大提高外圆类及凸轮类工件生产制造的质量和效率。
设备型号使用***
北京谐波传动技术研究所
浙江来福谐波传动股份有限公司
佛山泰冈数控精密机床有限公司是以生产、经营精密工具磨床为主的专业机床公司。公司集研发、生产、销售于一体，精心制造适合市场需求的、具有自主知识产权的高新技术产品。
公司拥有以教授、***工程师、机床刀具专家、软件专家等***人才组成的研发队伍；并拥有国家二一五重点院校提供源源不断的技术及人才支持。与***数控工具磨床软件公司建立了长期合作关系；确保了公司具备能较快地、不断研发新产品，并使产品持续保持***水平的能力。
泰冈公司愿与各界朋友真诚合作，共创前程！
品牌使用***——广西梧州三禾添佰利五金加工制造有限公司（120台四轴数控工具磨床）
广西五轴三禾添栢利五金加工制造有限公司现场实景拍摄展示
发展目标
● 成为国内五轴联动精密工具磨床的***者
● 成为亚洲五轴联动工具磨床的制造商
● 成为欧美五轴联动工具磨床的积极参与者
